竣工验收前公示

环保措施落实情况报告

  一、项目概况

    1、项目名称和性质

l  项目名称：工业自动化产品涂布及耐油实验检查技术改造项目

l  项目地址：上海浦东新区金吉路789号

l  建设单位名称及性质：欧姆龙（上海）有限公司（独资）

l  建设项目性质：技改

2、环评文件审批

2016年7月由上海市机电设计研究院有限公司编制环境影响评价文件，（沪浦环保许平[2016]1692号）。

3、施工期环保措施落实情况

   建设项目2016年4月开工， 本项目无土建工程，建设内容包括新增工艺设备安装，调试及运转。主要环境控制措施包括如下：

（1）废气：

（1）废气：

有机废气：自动化涂布废气主要来源于涂布前准备、确认喷涂、涂布、干燥等工序过程中挥发出来的非甲烷总烃，涂布设备采用封闭负压，废气集中收集后，经过吸收棉和活性炭的吸附后，经15米排气筒高空排放。其废气处理系统图如下：

工业油废气：耐油实验检查项目，在放置、检查等工序中会挥发产生微量的非甲烷总烃，其废气处理系统图如下：

（2）废水

本项目生产过程无生产废水产生。本项目废水主要为新增员工生活污水，产生量为312t/a。新增员工生活污水经格栅处理后纳管排放，能够达到《污水排入城镇下水道水质标准》（DB31/445-2009），因此，不会对项目周围地表水环境产生不良影响。

（3）噪声

本项目主要噪声源为供给机、涂布机、排风机、高低温环境箱等设备运行噪声，噪声值约70dB(A)。建设方需选用低噪声先进设备，高噪声设备基础安装减振措施，控制设备振动的外传，对设备和生产车间采取吸声、隔声等降噪措施；排风机应设在专用设备房内或设有隔声罩、减振等措施，并在排气口配以消声器。通过采取以上措施，经距离衰减后，可使项目厂界噪声达到《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准，即昼间≤60dB(A)，夜间≤50dB(A)。

（4）固废

本项目固废主要为废三防剂涂布液、废包装桶、废保护液、排风机过滤棉、含油抹布以及员工生活垃圾。废三防剂涂布液、废包装桶、废保护液、排风机过滤棉、含油抹布等危险废物收集后，委托有危险废物处置资质的单位统一处置；生活垃圾由环卫部门统一清运。

4．项目主要内容

l  主要产品名称,设计生产能力或规模、功能

项目	产品名称	设计生产能力/年	实际生产能力/年
三防剂涂布	传感器、温控器、电源灯产品	240000个	240000个
耐油实验检查	传感器、温控器等产品	10000个	10000个

l  主要原材料、燃料的名称和用量,用水量、排水量等；

项目涉及的主要原辅材料变化情况表

项目	原辅材料	年耗量
三防剂涂布	三防剂混合液	720kg
	喷嘴清洗液	72L
耐油检查	切削液	98L

l  主要生产工艺、生产设备；

主要生产工艺：

(1) 三防剂涂布工艺流程：

准备工作：

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image004.gif

生产流程：

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image006.gif

工艺说明：

准备工作：将涂布机当中的废液排除，会产生少量废液，并挥发出少量的有机废气；分别给供给机、涂布机添加三防剂混合液、保护液，由于保护液是三防剂稀释液，因此都会产生微量的有机废气。

生产流程

①上料、搬运：将待涂三防剂基板料箱放置在设备上，基板自动上料，搬运。

②三防剂供给：购买的三防剂混合液可以直接用来涂布，在封闭有负压的供给机内部供应三防剂混合液。

③确认喷头：在封闭有负压的涂布机中采用喷射式喷涂，会产生少量漆雾；在喷涂前确认喷头状态，同时会产生少量的废液，并挥发出少量的有机废气。

④涂布：在封闭有负压的涂布机内部进行三防剂自动涂布，涂布好的基板在涂布机内部放置3min，目的是让基板表面干燥，该工序会产生少量的有机废气。

⑤喷头保护：产品涂布结束后，涂布机上的喷头浸入保护液当中，会产生微量的废保护液，该工序使用三防剂稀释液，会挥发微量的有机废气。

⑥下料、干燥：将基板取出，在涂布房间的架子上进行干燥，该工序表面涂有三防剂混合液，会产生少量的有机废气。

⑦检查、装入托板：取下完成涂布基板料箱、检查涂布状态、装入托板。

(2)  耐油实验检查工艺流程

	file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image007.gif



工艺说明：

将公司产品放置在不锈钢箱内的工业油（目前10种）中，将不锈钢箱放置在50度的环境箱内（实验空间0.8立方）进行耐油实验，放置一段时间后，从环境箱内取出，用抹布将产品擦干净，将擦干净的产品放置于通风柜进行实验，判断产品是否合格。

主要设备一览表

项目	新增设备名称	数量（套、台）
自动化涂布	上料机	1
	烘干机	1
	自动涂布机	1
	下料机	1
	排风机	1
	供给机	1
耐油实验检查	高低温环境箱	1
	通风柜	1

二、环境保护设施概况

环境保护设施概况应反映环保设施名称、类型、处理工艺、设计处理能力、设备安装调试情况，具体包括以下几个方面：

l  废水：

本项目生产过程无生产废水产生。

本项目废水主要为新增员工生活污水，产生量为312t/a。新增员工生活污水经格栅处理后纳管排放，能够达到《污水排入城镇下水道水质标准》（DB31/445-2009），因此，不会对项目周围地表水环境产生不良影响。

l  废气：

本项目废气主要为有机废气和工业油废气。

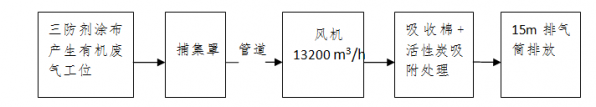

有机废气：自动化涂布废气主要来源于涂布前准备、确认喷涂、涂布、干燥等工序过程中挥发出来的非甲烷总烃，涂布设备采用封闭负压，废气集中收集后，经过吸收棉和活性炭的吸附后，经15米排气筒高空排放。其废气处理系统图如下：

	file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image001.gif

捕集罩   管道

自动化涂布实施后非甲烷总烃非甲烷总烃排放浓度及排放速率较低，排放浓度约1.137mg/m3，排放速率0.015kg/h，均满足上海市《大气污染物综合排放标准》(B31/933-2015)表1 中的排放限值，即非甲烷总烃最高允许排放浓度70mg/m3、最高允许排放速率3kg/h。

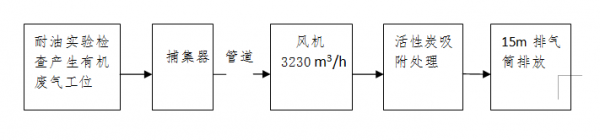

工业油废气：耐油实验检查项目，在放置、检查等工序中会挥发产生微量的非甲烷总烃，其废气处理系统图如下：

风机     3230 m3/h

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image002.gif

                                 捕集器    管道

耐油检查过程中产生的废气浓度较低，再经上述废气处理措施，耐油检查对项目所在区域环境空气质量影响较小。

l  噪声：

本项目主要噪声源为供给机、涂布机、排风机、高低温环境箱等设备运行噪声，噪声值约70dB(A)。建设方需选用低噪声先进设备，高噪声设备基础安装减振措施，控制设备振动的外传，对设备和生产车间采取吸声、隔声等降噪措施；排风机应设在专用设备房内或设有隔声罩、减振等措施，并在排气口配以消声器。通过采取以上措施，经距离衰减后，可使项目厂界噪声达到《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准，即昼间≤60dB(A)，夜间≤50dB(A)。

l  固废：

本项目固废主要为废三防剂涂布液、废包装桶、废保护液、排风机过滤棉、含油抹布以及员工生活垃圾。废三防剂涂布液、废包装桶、废保护液、排风机过滤棉、含油抹布等危险废物收集后，委托有危险废物处置资质的单位统一处置；生活垃圾由环卫部门统一清运。

l  环境保护管理和监测机构落实情况：

1.分别指定了专员作为环境保护管理员和监测管理员

2.为有效落实项目的环境保护工作和监测工作，项目根据本市环境保护局制定的各项规定，制定相应的管理规定，具体如下：

1）           监测管理制度：

（1）为加强本项目监测管理工作，落实项目环保责任，制定监测人员，做到生产环境监测管理的监督、检查工作

（2）配备相应的监测设备

（3）生活污水水质排放必须控制在《污水排入城镇下水道水质标准》内

（4）车间噪声控制在50dB内

（5）科学检测、严格执行标准、遵守检测程序、保证检测质量、做到数据准确、有效。

2）           环境保护管理制度：

（1）为加强环保管理工作，制定环保管理人，严格贯彻执行国家制定的各项环境保护法律法规，根据本项目的实际情况，执行项目所在地的污染物排放标准。

（2）    严格监督执行操作流程，避免污染物产生。

（3）    固体废弃物分类独立储存。

（4）    定期向职工培训环保知识，提高职工环保意识。

（5）    定期巡视环保设施岗位，规范管理，冰箱公司汇报巡视结果，如发现问题，立即整改。

三、存在问题和整改措施。

综上所述，建设单位先阶段环保设施均已按照环评批文及批文的各项要求进行实施，与当地规划和周边环境基本相容。

欧姆龙（上海）有限公司

2016.8.11
